首页丨柔性电子丨FPC

FPC 光学科技柔性传感器车载新能源

智能手机条记本 | 平板 | 显示屏智能衣着装备智能家居智能化电动汽车机械人康健医疗游戏机

智能手机

折叠屏转轴

折叠屏转轴

产品结构：3-4层Airgap结构
最小线宽/线距：0.05/0.05mm
最小孔径：0.075mm
产品特征：弯折寿命≥80W

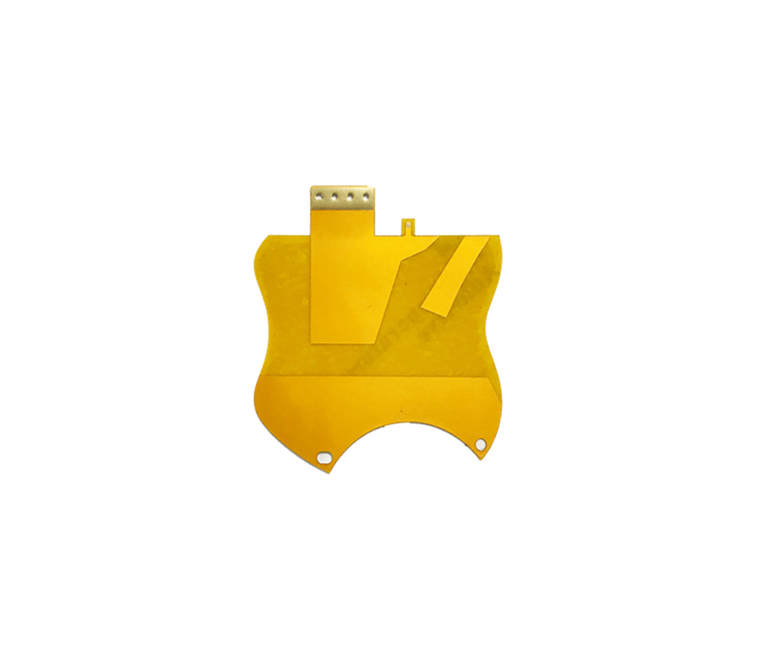

天线板

天线板

层数：单层
最小线宽/线距：0.1/0.1mm
其他特征：通过恣意弯折，可实现立体装置，节约装配空间

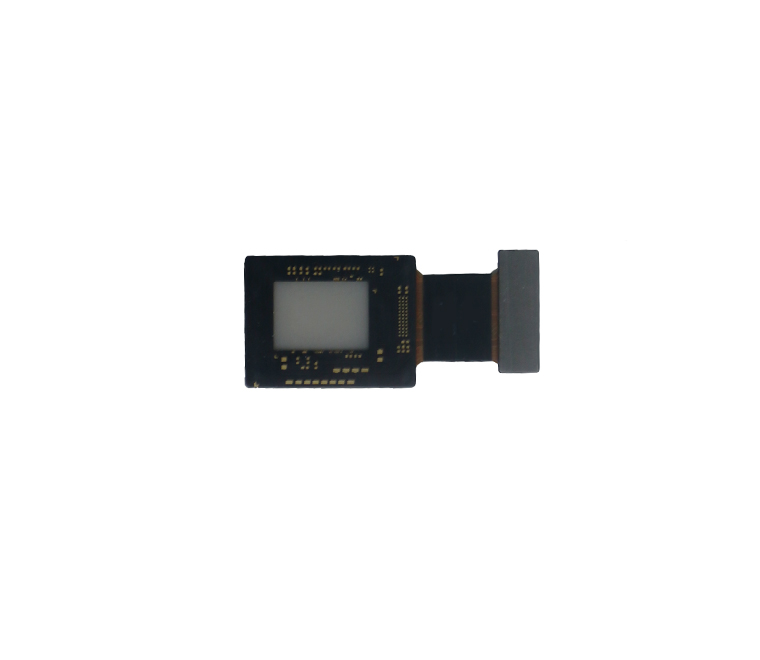

手机摄像头主板

手机摄像头主板

产品结构：4-6层二阶盲孔
最小线宽/线距：0.05/0.05mm
最小孔径/孔盘：0.15/0.35mm
产品特征：镭雕二维码钢片补强；产品平整度＜30um；使用高TG质料制作

OLED 显示屏

OLED 显示屏

产品结构：3-6层二阶HDI+蹊径板
线宽/线距：0.045/0.045mm
最小孔径：0.05mm
最大Total Pitch：110±0.03mm
产品特征：Total Pitch 尺寸CPK≥1.33

指纹识别模组

指纹识别模组

产品结构：单、双面一阶盲孔
盲孔孔径：0.05mm
最小线宽/线距：0.05/0.05mm

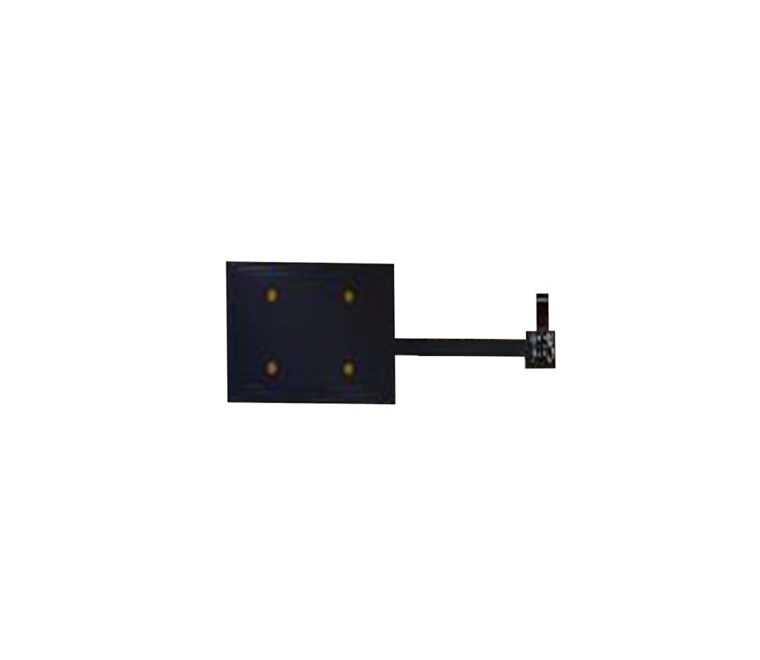

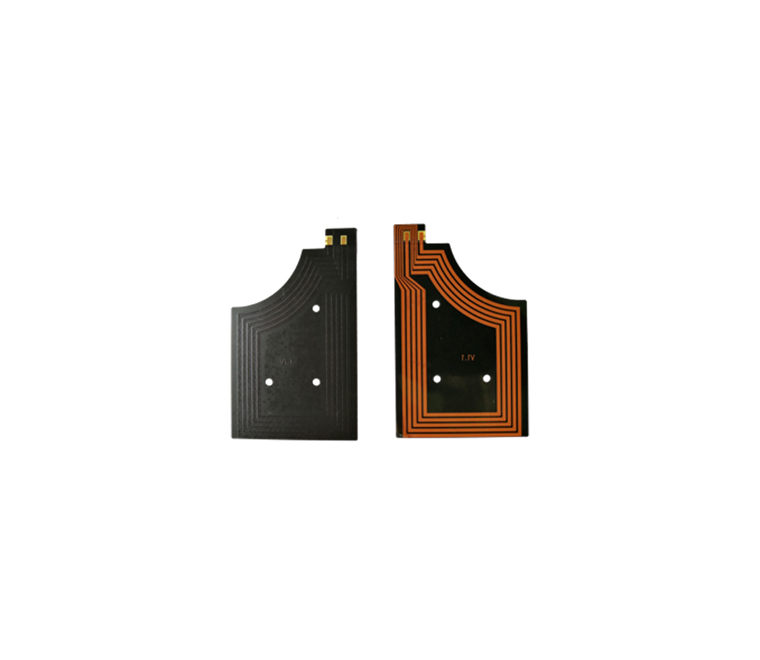

NFC板

NFC板

产品结构：双层
最小线宽/线距：0.1/0.1mm
最小孔径/孔环：0.1/0.1mm
产品特征：通过感应线圈与控制器线路一体化，可节约组装空间，实现产品功效�？榛�

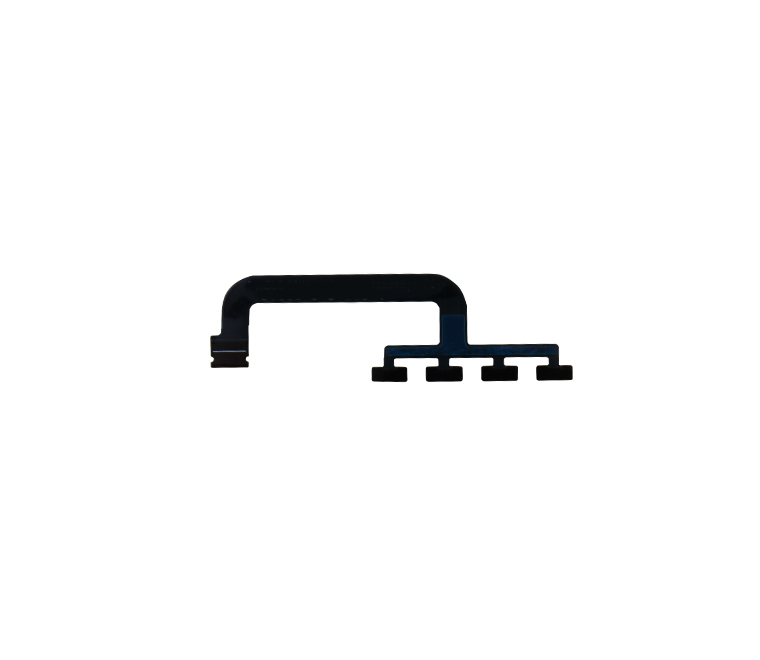

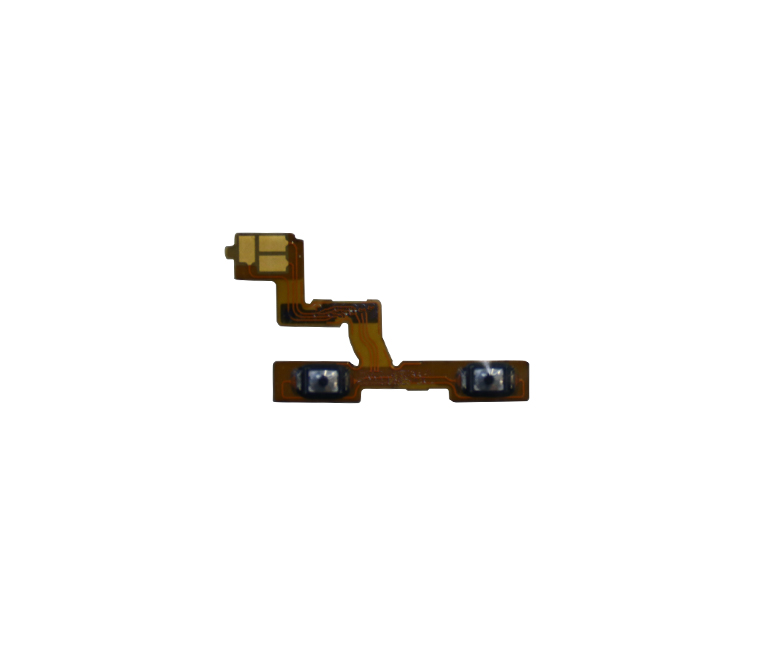

侧键FPC

侧键FPC

产品结构：双层
最小线宽/线距：0.1/0.1mm
最小孔径/孔环：0.1/0.1mm
产品特征：3D钢片补强

多层5G天线、传输线

多层5G天线、传输线

产品结构：2-6层
产品质料：MPI、LCP、PTFE
最小线宽/线距：0.05/0.05mm
阻抗控制要求：50±10%Ω
产品特征：插损≤3db@10GHz（100mm）

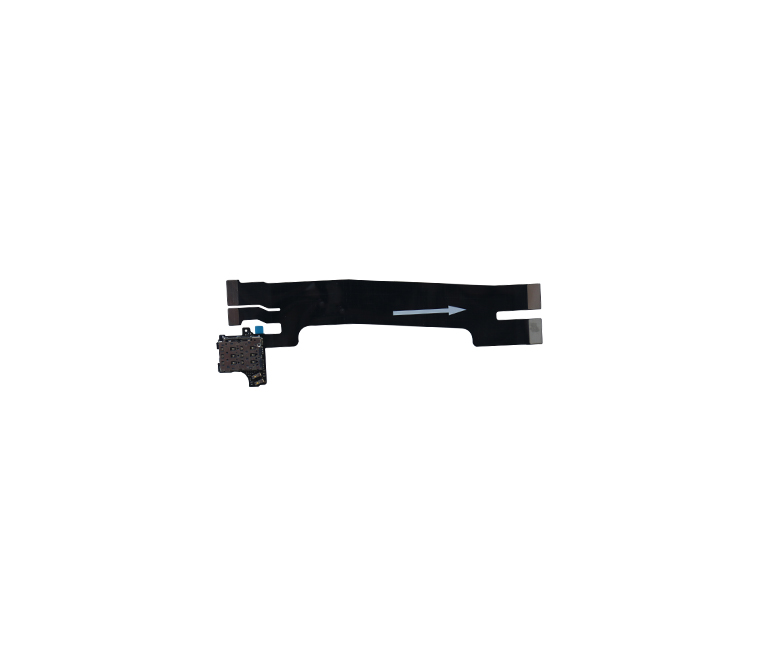

SIM FPC

SIM FPC

产品结构：双层盲孔
最小线宽/线距：0.1/0.1mm
最小孔径：0.1mm

Main FPC

Main FPC

产品结构：2-4层一阶盲孔
最小线宽/线距：0.1/0.1mm
最小孔径：0.1mm

条记本 | 平板 | 显示屏

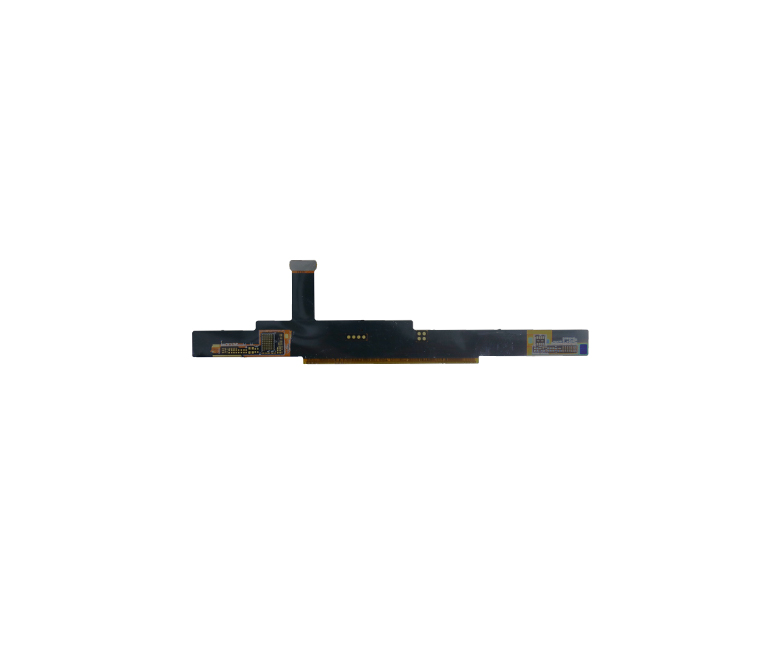

LCM控制板

LCM控制板

产品结构：4-8层三阶HDI
最小线宽/线距：0.075/0.075mm
最小孔径：0.1mm
产品特征：双面一体屏障、产品翘曲与涨缩精准管控

OLED屏幕模组

OLED屏幕模组

产品结构：4-8层恣意阶HDI
最小线宽/线距：0.04/0.04mm
最小孔径：0.05mm
产品特征：Total Pitch尺寸CPK≥1.33

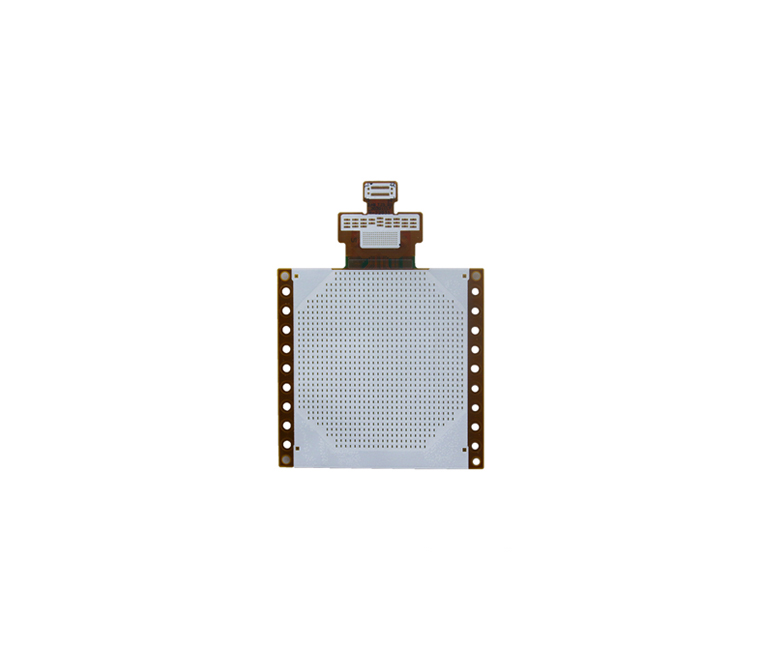

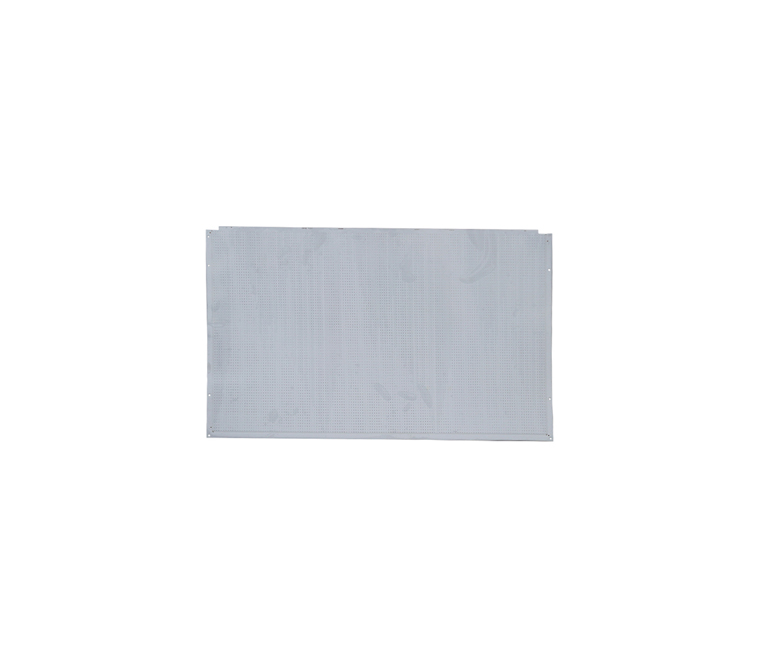

Mini LED

Mini LED

产品结构：2-4层
最小线宽/线距：0.05/0.05mm
最小孔径：0.075mm
最大产品尺寸：16寸
产品特征：二次回流炉后反射率≥88%；LED数目≥1W

天线板

天线板

层数：单层
最小线宽/线距：0.1/0.1mm
其他特征：通过恣意弯折，可实现立体装置，节约装配空间

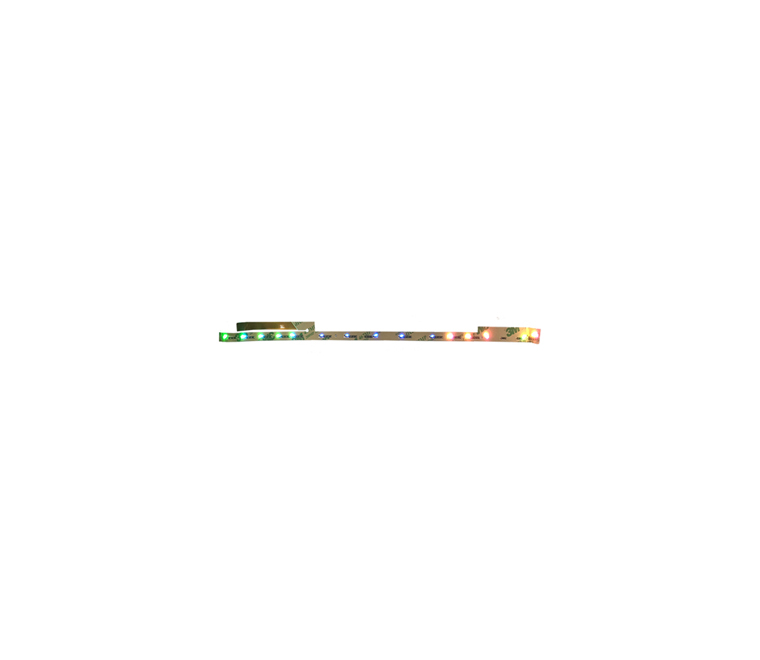

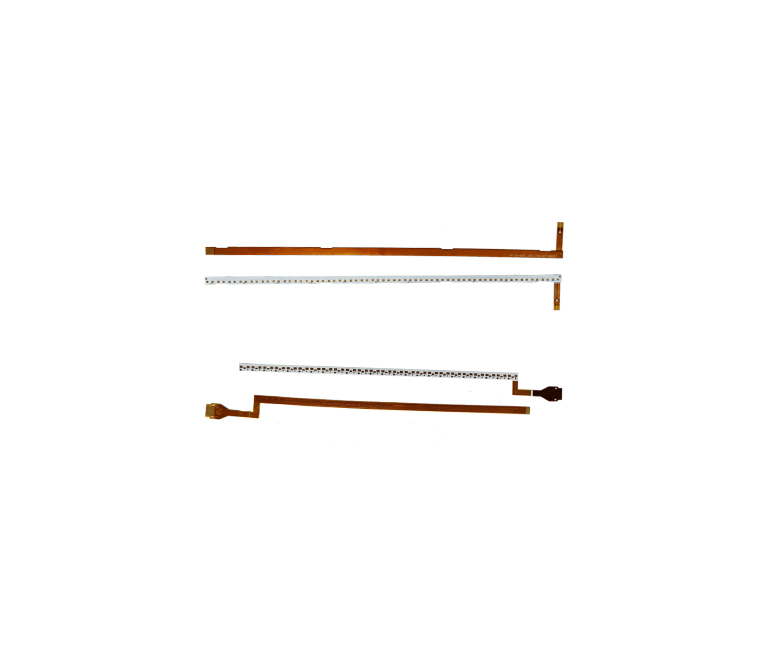

灯板

灯板

层数：双层
最小线宽/线距：0.1/0.1mm
最小孔径/孔环：0.1/0.1mm
通孔/盲孔（几阶）：通孔
其他特征：通过IC一体化，可实现单独控制RGB中恣意一种颜色

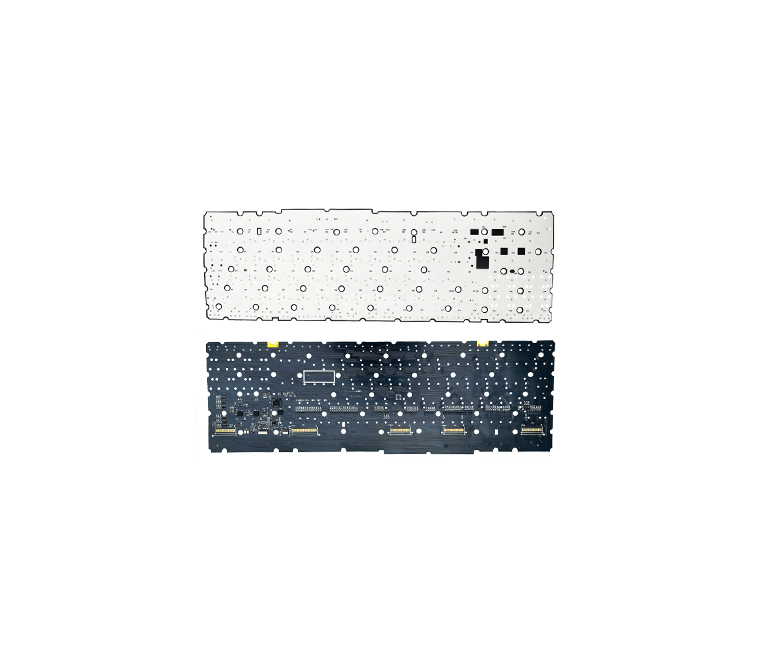

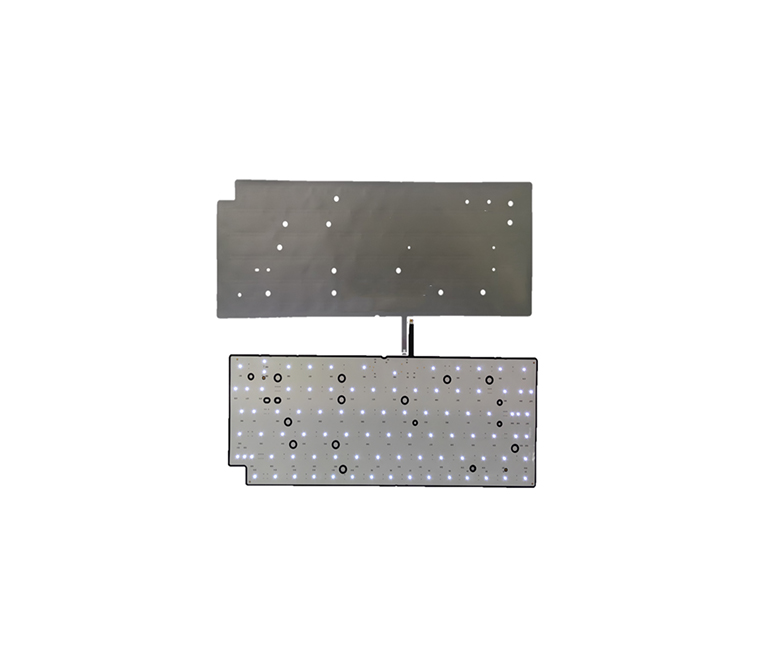

键盘背光板

键盘背光板

层数：单/双
最小线宽/线距：0.1/0.1mm
最小孔径/孔环：0.1/0.1mm
通孔/盲孔（几阶）：通孔
其他特征：接纳Hot bar焊接手艺，实现键盘背光、FFC及FPC转接排线一体化，节约组装空间

键盘背光板

键盘背光板

层数：双层
最小线宽/线距：0.1/0.1mm
最小孔径/孔环：0.1/0.1mm
通孔/盲孔（几阶）：通孔
其他特征：通过IC一体化，可实现单独控制RGB中恣意一种颜色，单颗按键自力发光，可实现键盘�？榍岜』�

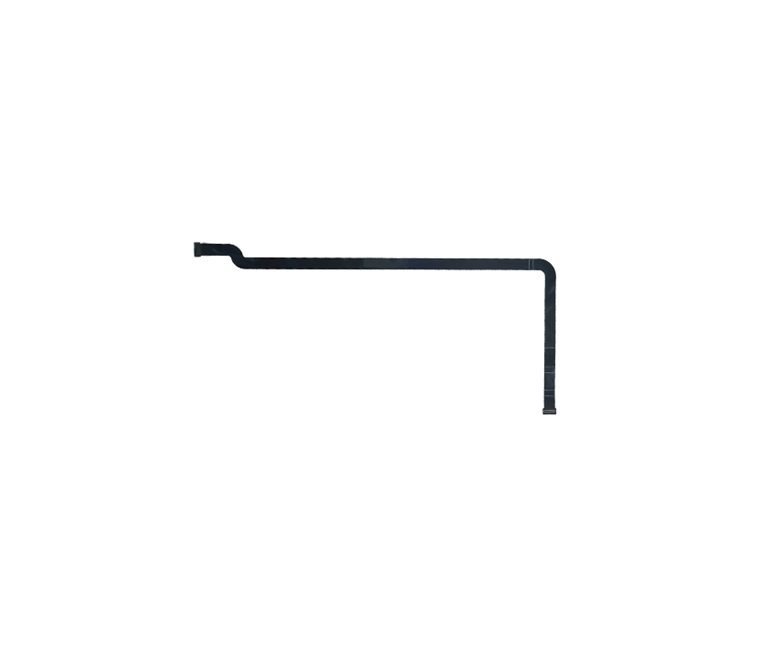

信号传输

信号传输

层数：三层
最小线宽/线距：0.1/0.1mm
最小孔径/孔环：0.1/0.1mm
通孔/盲孔（几阶）：通孔
其他特征：低消耗信号传输

车载显示

车载显示

产品结构：4-8层恣意阶HDI
最小线宽/线距：0.04/0.04mm
最小孔径：0.05mm
产品特征：Total Pitch尺寸CPK≥1.76

NFC板

NFC板

层数：双层
最小线宽/线距：0.1/0.1mm
最小孔径/孔环：0.1/0.1mm
通孔/盲孔（几阶）：通孔
其他特征：通过感应线圈与控制器线路一体化，可节约组装空间，实现产品功效�？榛�

NFC板

NFC板

层数：双层
最小线宽/线距：0.1/0.1mm
最小孔径/孔环：0.1/0.1mm
通孔/盲孔（几阶）：通孔
其他特征：通过感应线圈与控制器线路一体化，可节约组装空间，实现产品功效�？榛�

键盘背光板

键盘背光板

层数：单层
最小线宽/线距：0.1/0.1mm
其他特征：单颗按键自力发光，可实现键盘�？榍岜』�，节约能源

键盘背光板

键盘背光板

层数：单层
最小线宽/线距：0.1/0.1mm
其他特征：平板与键盘的接触状态反响及背光功效二合一

屏幕灯板

屏幕灯板

层数：双层
最小线宽/线距：0.1/0.1mm
最小孔径/孔环：0.1/0.1mm
通孔/盲孔（几阶）：通孔
其他特征：可以自由弯曲、卷绕、折叠，可遵照空间结构要求恣意排列，并在三维空间恣意移动和伸缩，从而抵达元器件装配和导线毗连的一体化

信号传输

信号传输

层数：三层
最小线宽/线距：0.1/0.1mm
最小孔径/孔环：0.1/0.1mm
通孔/盲孔（几阶）：通孔
其他特征：低消耗信号传输

智能衣着装备

Mini LED

Mini LED

产品结构：2-4层
最小线宽/线距：0.05/0.05mm
最小孔径：0.075mm
产品尺寸：2.48寸
产品特征：二次回流炉后反射率≥80%；LED数目≥1K

VR眼镜左镜腿主板

VR眼镜左镜腿主板

产品结构：4-8层恣意阶HDI
最小线宽/线距：0.05/0.05mm
最小孔径：0.1mm

TWS真无线蓝牙耳机主板

TWS真无线蓝牙耳机主板

产品结构：4-8层恣意阶HDI
最小线宽/线距：0.04/0.04mm
最小孔径：0.075mm

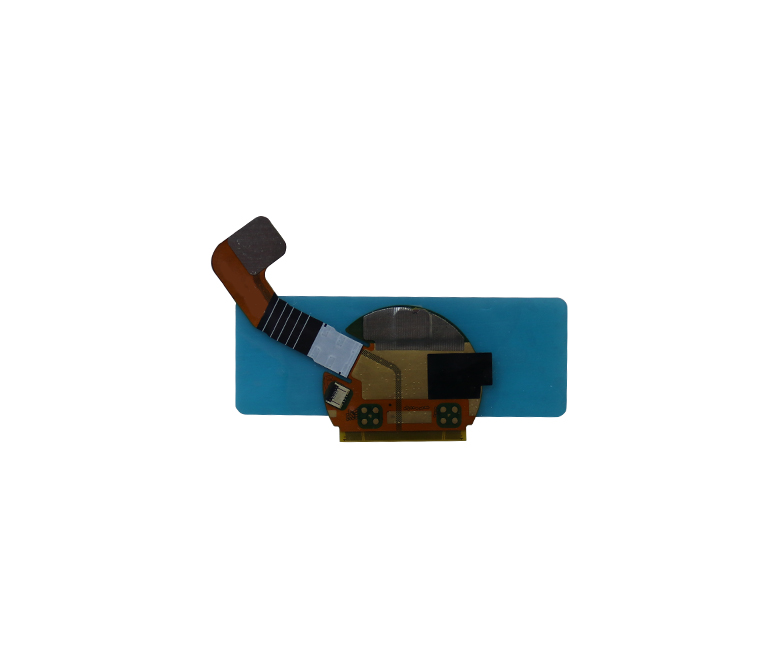

衣着模组FPC

衣着模组FPC

产品结构：2-4层
最小线宽/线距：0.05/0.05mm
最小孔径：0.075mm
产品特征：静态弯折：R0.38mm，180°弯折10次

智能家居

咖啡机控制板

咖啡机控制板

快速加热、保温模式
口胃、杯量选择
水位监测功效
自检功效

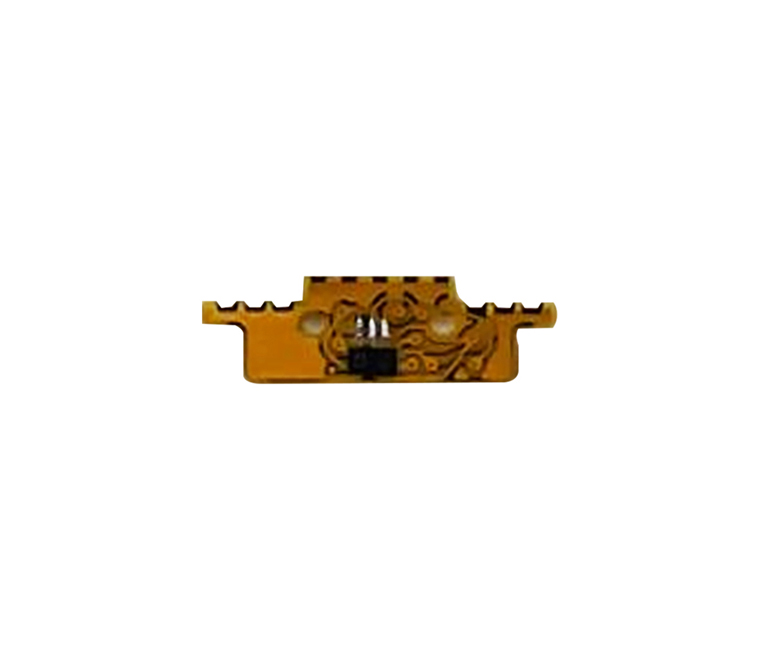

摄像头马达板

摄像头马达板

层数：双层
最小线宽/线距：0.05/0.05mm
最小孔径/孔环：0.1/0.1mm
通孔/盲孔（几阶）：通孔
其他特征：霍尔芯片监控摄像头变焦状态

跑步机上控制板

跑步机上控制板

快捷速率、坡度调理功效
音频播放
电扇功效
蓝牙和WIFI功效
心率康健状态检测
触控平板人机交互模式

点烟器板

点烟器板

层数：三层
最小线宽/线距：0.1/0.1mm
最小孔径/孔环：0.1/0.1mm
通孔/盲孔（几阶）：通孔
其他特征：三层分层板，低线阻，可耐十万次动态绕折

摄像头主板

摄像头主板

1、SMT后：内围平整度：≤30 um，外围平整度： ≤40 um
产品叠构：六层Anylayer（1R+1R+2F+1R+1R）
最小孔径/孔盘：0.1/0.3mm，接纳陶瓷补强具备高强度、高散热性能，补强加工难度大

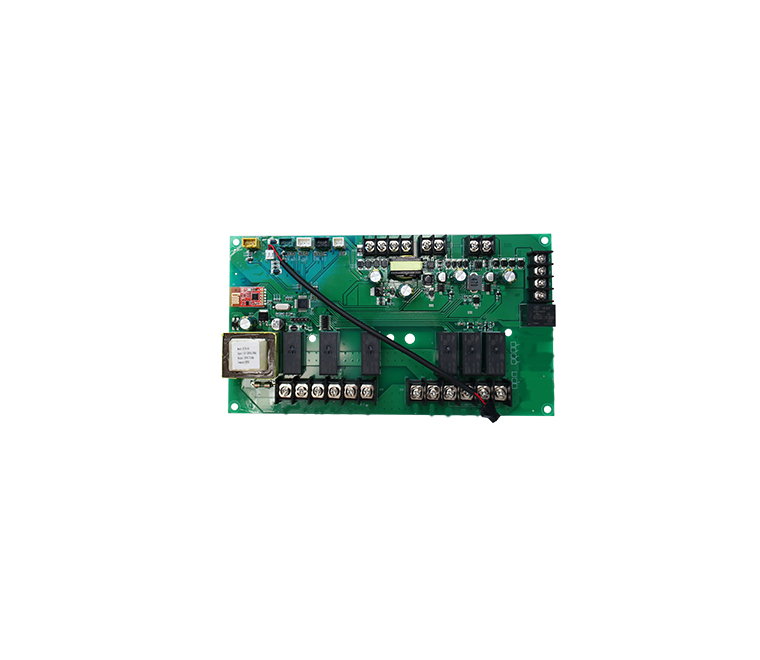

智能浴池、泳池控制板

智能浴池、泳池控制板

无线充电、无线通讯模式
知足室外高温强光操作情形
加热、准时、预约、除垢功效

智能化电动汽车

车载供暖系统控制板

车载供暖系统控制板

PID温控
速率控制

车载摄像头主板

车载摄像头主板

线宽/线距：0.05/0.05mm
POFV工艺（树脂塞孔及孔环镀铜形成假BGA)，镀铜纵横比1:8，使用水平PTH线制作
产品叠构：六层通孔（2R+2F+2R）
最小孔径/孔盘：0.2 /0.5mm

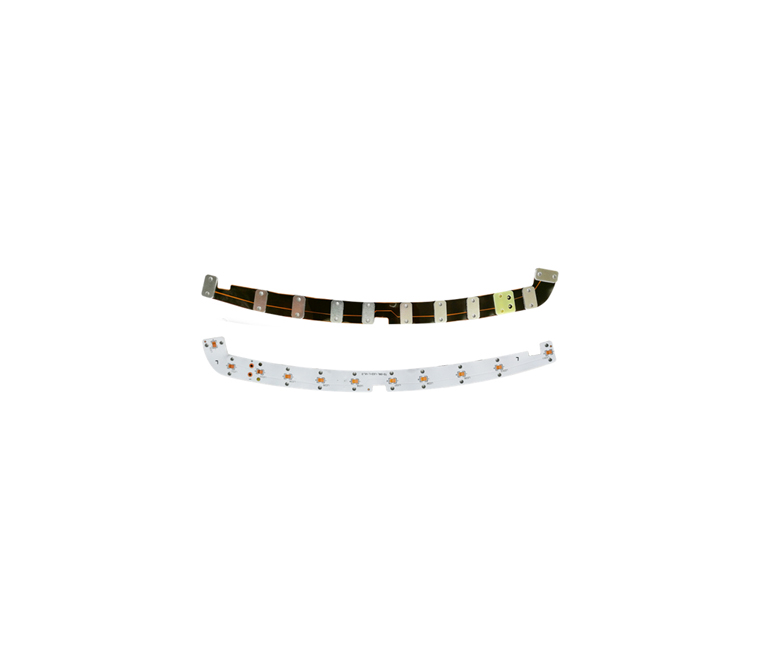

车灯板

车灯板

层数：单、双层
最小线宽/线距：0.1/0.1mm
最小孔径/孔环：0.1/0.1mm
通孔/盲孔（几阶）：通孔
其他特征：具有优异的散热功效，可通过弯折，可实现立体装置

屏幕灯板

屏幕灯板

层数：双层
最小线宽/线距：0.1/0.1mm
最小孔径/孔环：0.1/0.1mm
通孔/盲孔（几阶）：通孔
其他特征：可以自由弯曲、卷绕、折叠，可遵照空间结构要求恣意排列，并在三维空间恣意移动和伸缩，从而抵达元器件装配和导线毗连的一体化

机械人

Realsense模组 ——PCBA转接FPC

Realsense模组 ——PCBA转接FPC

产品结构：双层
最小线宽/线距：0.05/0.05mm
最小孔径：0.075mm
产品特征：超薄、超轻、可折叠、组装无邪度高

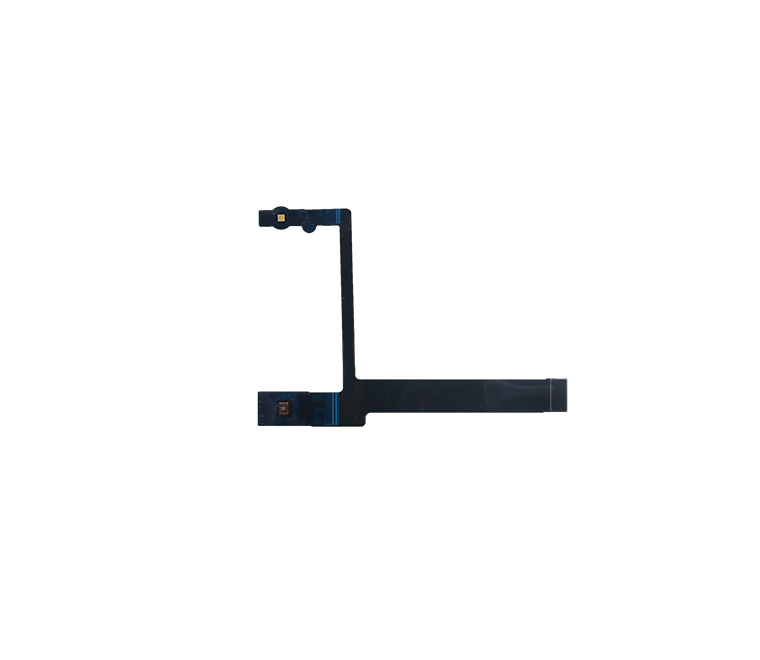

光感＆闪光灯FPC

光感＆闪光灯FPC

产品结构：双层
最小线宽/线距：0.05/0.05mm
最小孔径：0.075mm
产品特征：超薄、超轻、可折叠、组装无邪度高

相机转接FPC

相机转接FPC

产品结构：双层
最小线宽/线距：0.05/0.05mm
最小孔径：0.075mm
产品特征：超薄、超轻、可折叠、组装无邪度高

头部PCB转接板FPC2

头部PCB转接板FPC2

产品结构：双层
最小线宽/线距：0.05/0.05mm
最小孔径：0.075mm
产品特征：超薄、超轻、可折叠、组装无邪度高

康健医疗

医疗板

医疗板

层数：双层
最小线宽/线距：0.1/0.1mm
最小孔径/孔环：0.1/0.1mm
通孔/盲孔（几阶）：通孔
其他特征：海内首款电疗产品，已至临床阶段

游戏机

游戏手机按键FPC

游戏手机按键FPC

ACF胶Bonding新工艺
超声波器件
